Подсветка для замка
В своей работе я использовал:
7 светодиодов
7 резисторов
источник питания – зарядное к мобильному
около метра-двух провода
термо-клеевой пистолет (закреплял сооружение к подставке)
мебельные ножки небольших габаритов.

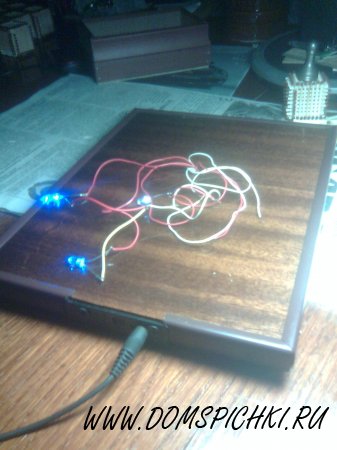

В результате получилось нечто такое:
Электрическая часть (освещение)!
Остановился на светодиодах по нескольким причинам:
+ Потребляют мало энергии
+ Свет приятнее чем у лампочек
+ Светодиоды не греются
+ Под рукой был готовый блок питания (выше упомянутое – зарядное), так что ваять самостоятельно блок питания – потребности не было, а это для меня только «плюс», т.к. времени было немного

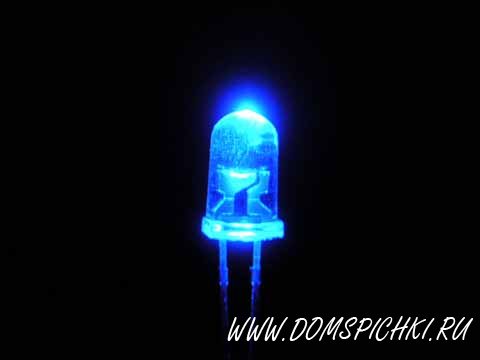

Светодиоды – синие, яркие, точечные (хотя можно брать и с большим углом свечения, и желтые, или белые – тоже неплохо смотрятся).
Точечные – брались потому что идея была осветить побольше площади комнаты. Светодиоды вставлялись в спичечные кубы таким образом, что бы свет исходил типа «изнутри» – в разные стороны. Разместил светодиоды так, что освещались три стороны (одна сторона осталась нетронутой, т.к. учитывался вариант, что зАмок будет стоять у стены – а зачем освещать стену(?)).

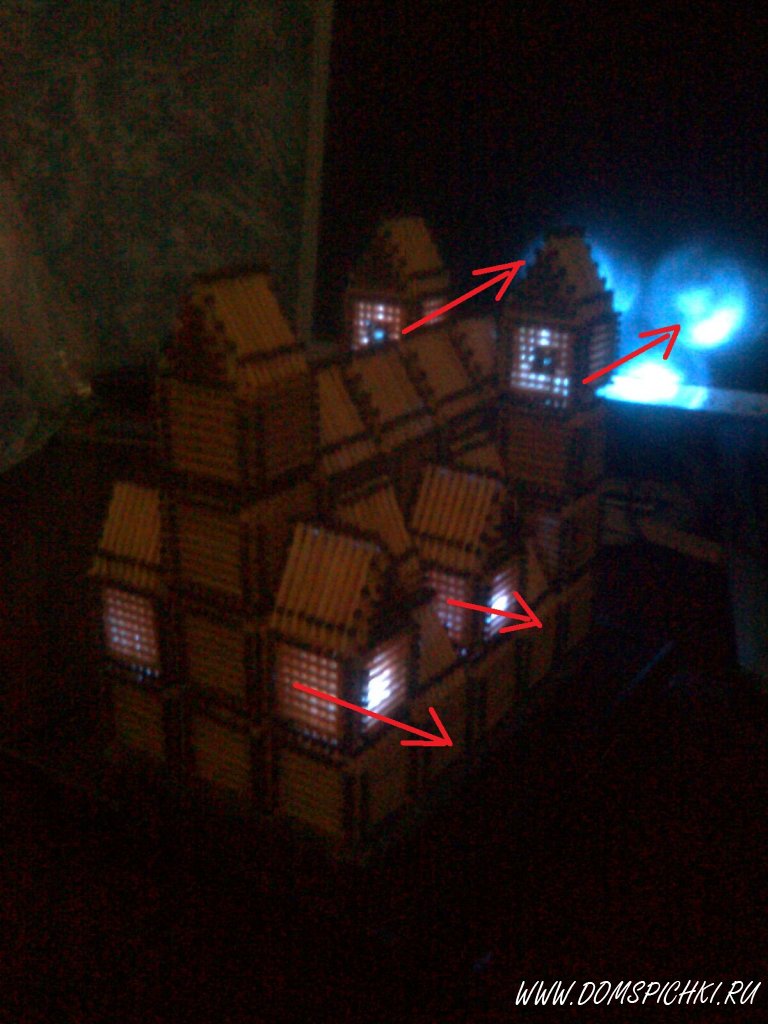

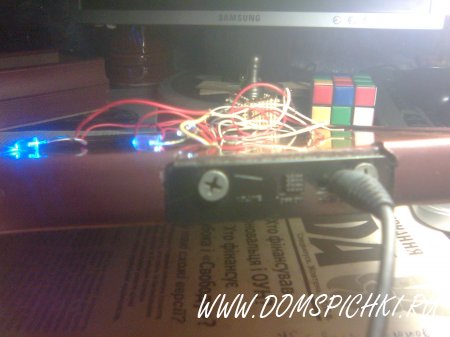

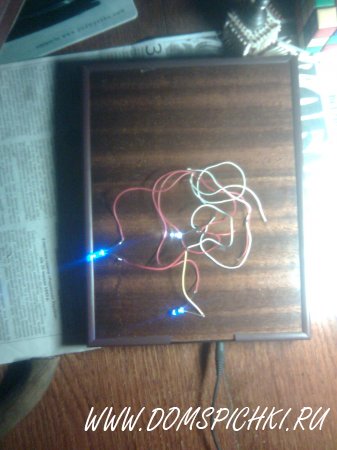

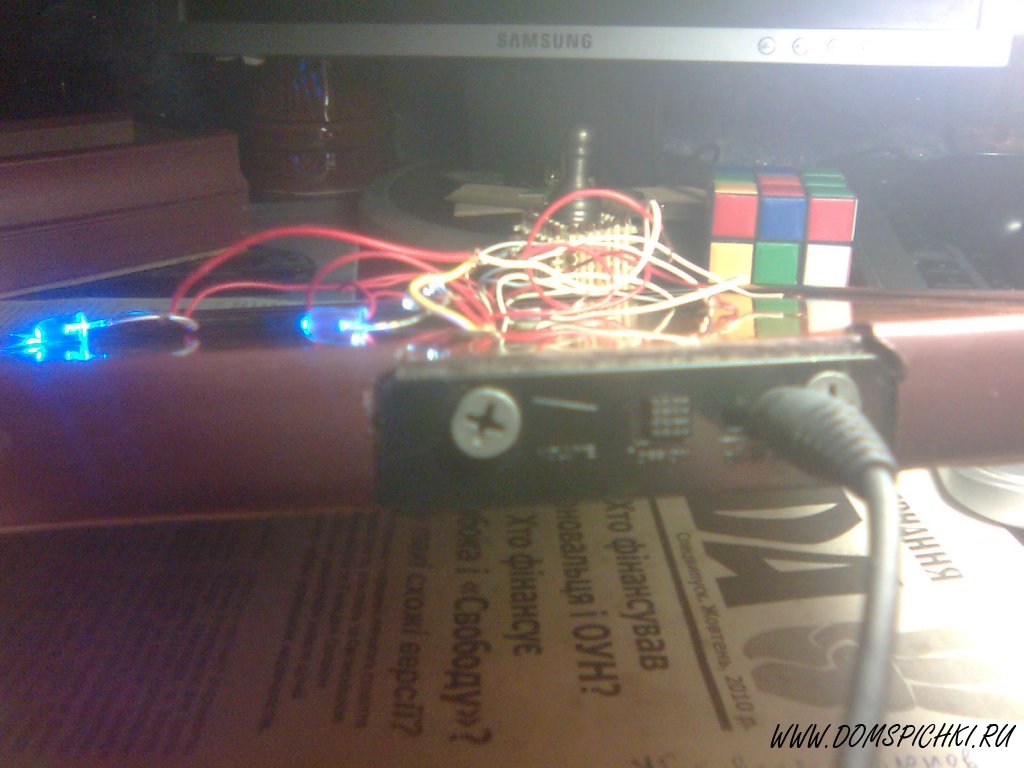

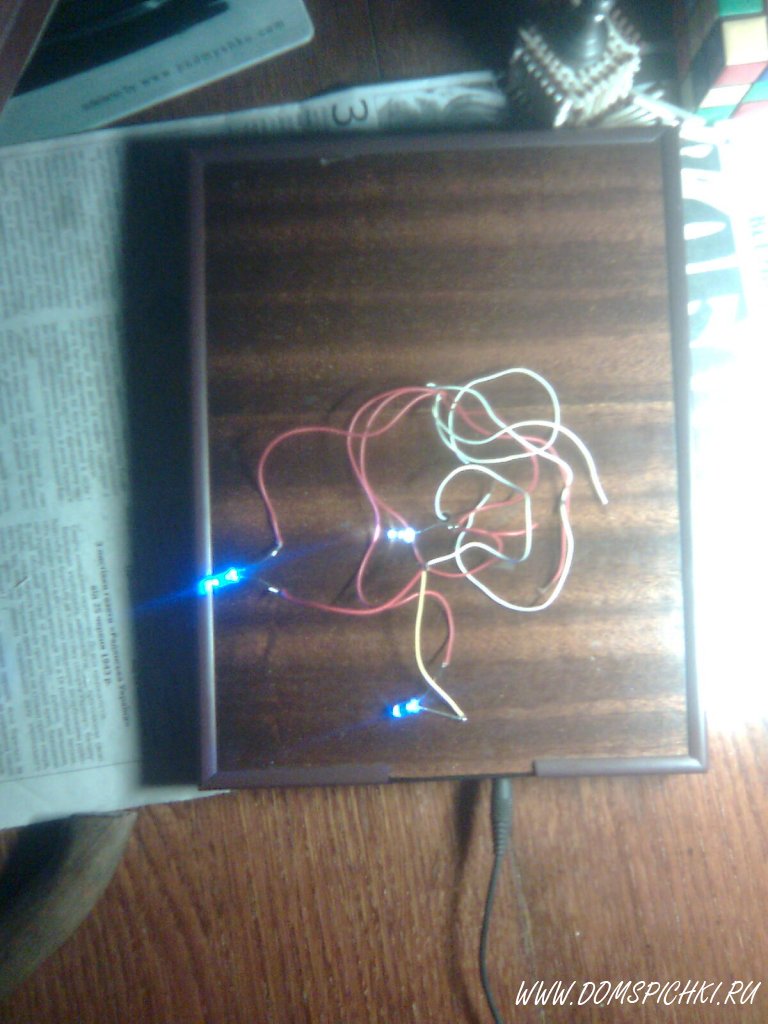

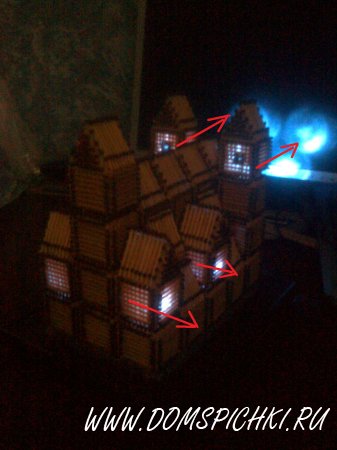

На фото видно (свет идет от трех светодиодов - на заднем плане - и попадает на монитор, с правой стороны - вправо, ну и с левой - влево, правда эту сторону на фото почти не видать):
Резисторы – подбираются методом проб и неудач :) (подбирать надо соответственно светодиодам). Ну я остановился ИМЕННО на резисторах с ТАКИМИ характеристиками-номиналами (потому что светодиоды в связке с этими резисторами дали мне лучшее свечение, нежели другие).
Для тех, кто тестит светодиоды на кроне или обычной батарейке. Не забываем про полярность и резисторы (!!!), дабы не угробить наши светодиоды!

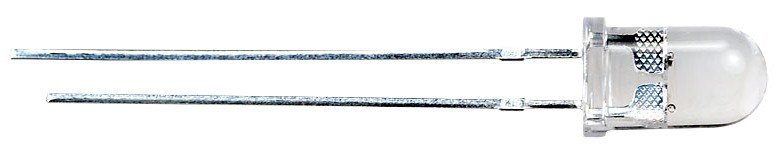

Плюс у них - это ножка та что подлиннее.
Минус - та что покороче.
Дополнительная часть (подставка)!

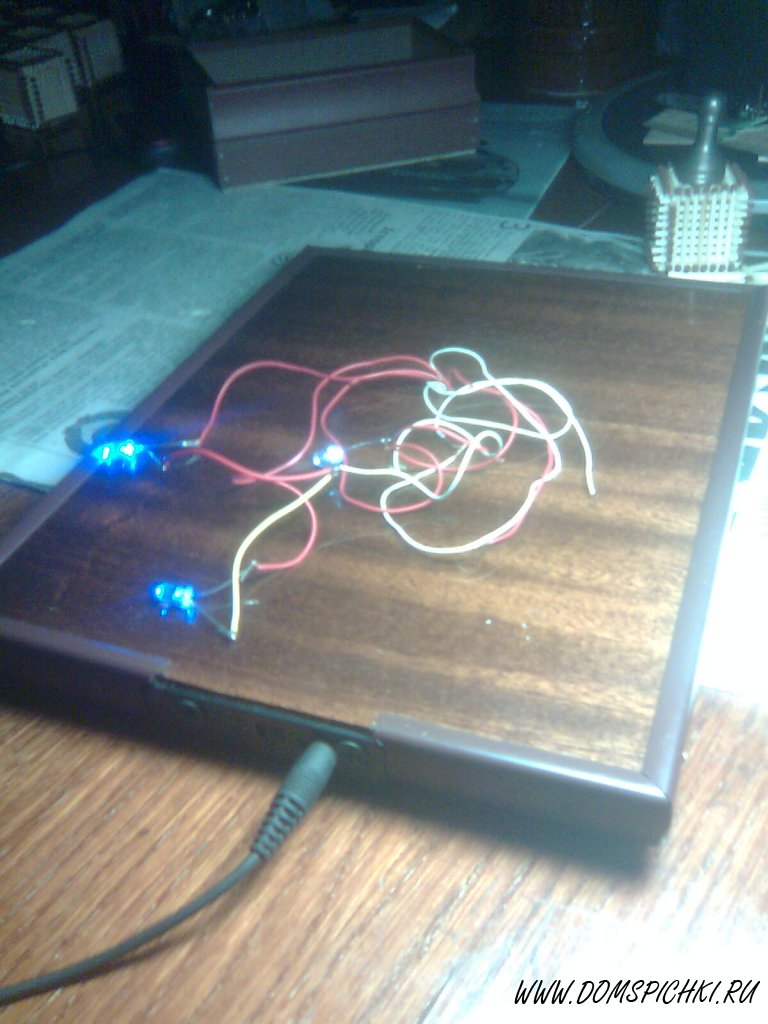

Подставка была сделана из крепкого советского ДСП (древесно-стружечная плита), которая была взята из кинескопной коробки старенького телевизора. Затем к ней (для лучшего виду) прибил пластиковые «нашлепки». Ближе к центру дощечки сделал два отверстия (для того что бы пропустить снизу вверх две группы проводов – «плюс» и «минус»).

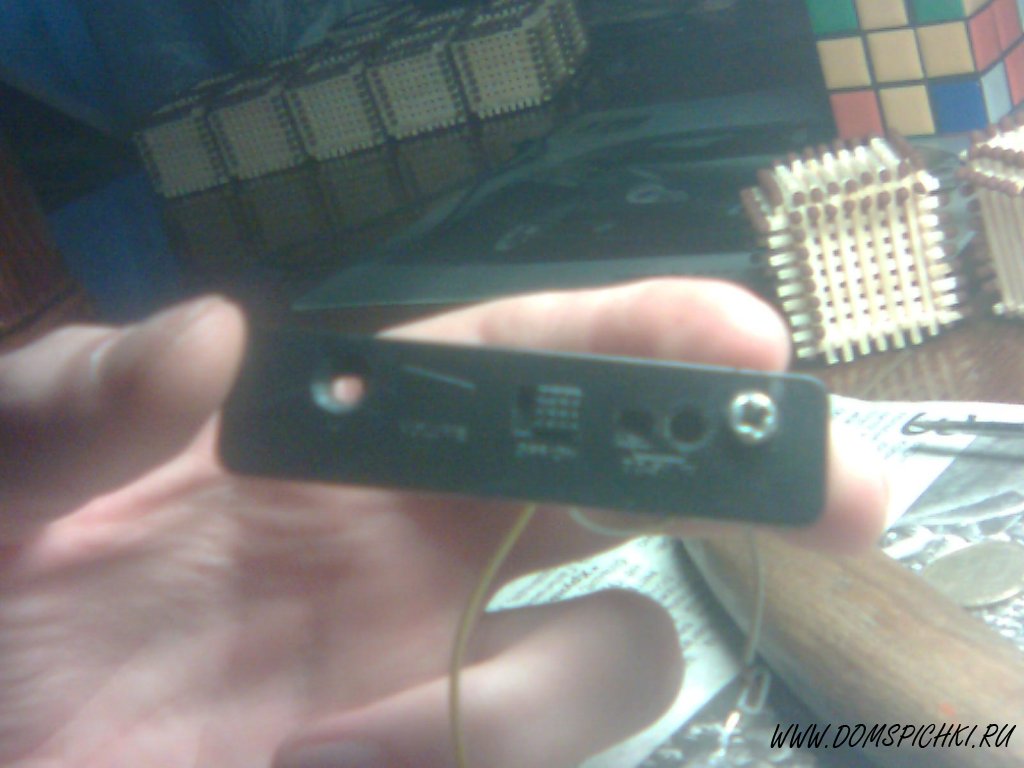

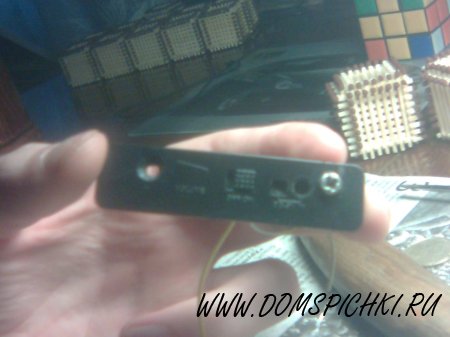

На одну сторону закрепил панель из старой портативной аудио-колонки (на ней есть гнездо для зарядки и выключатель). Отлично подошла по размерам и функциональности! :)
Если вы музыкант или просто увлекаетесь музыкой, и не знаете где купить хороший музыкальный инструмент. Заходите в наш музыкальный магазин Zona Zvuka. У нас очень большой выбор инструментов для каждого. И несколько способов оплаты, удобный кредит и бесплатная доставка по России.

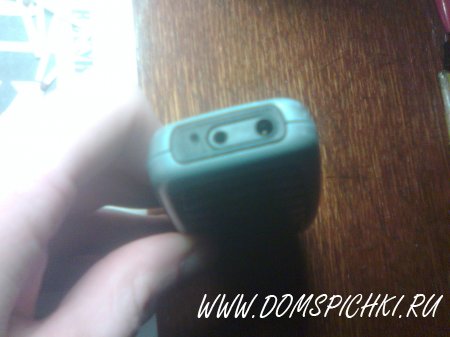

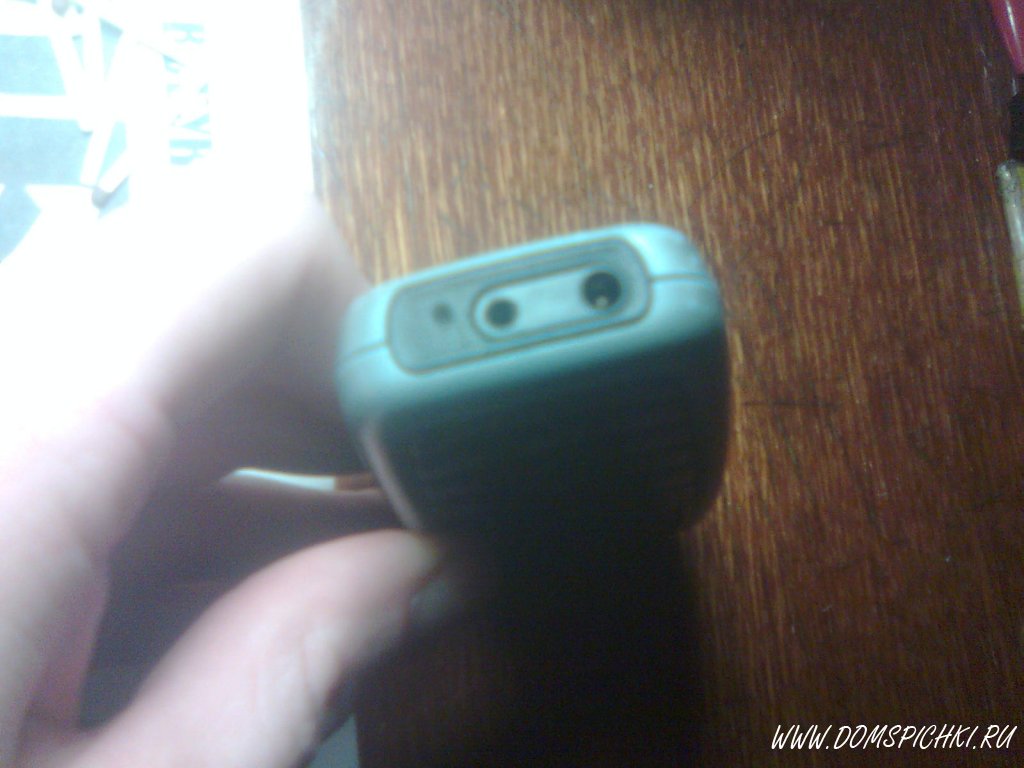

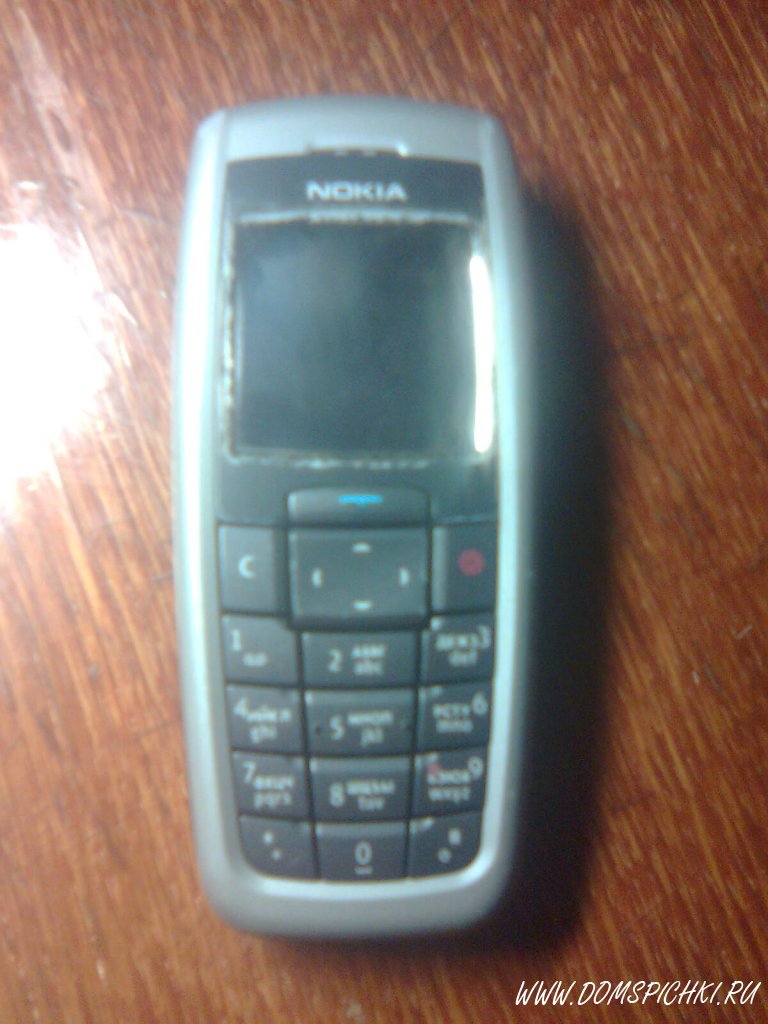

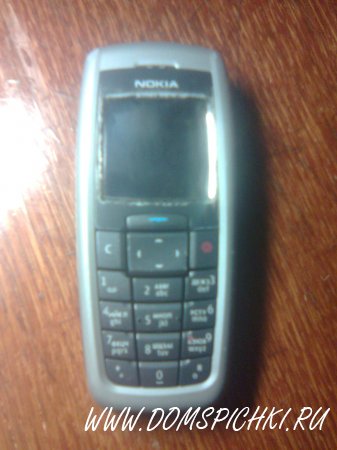

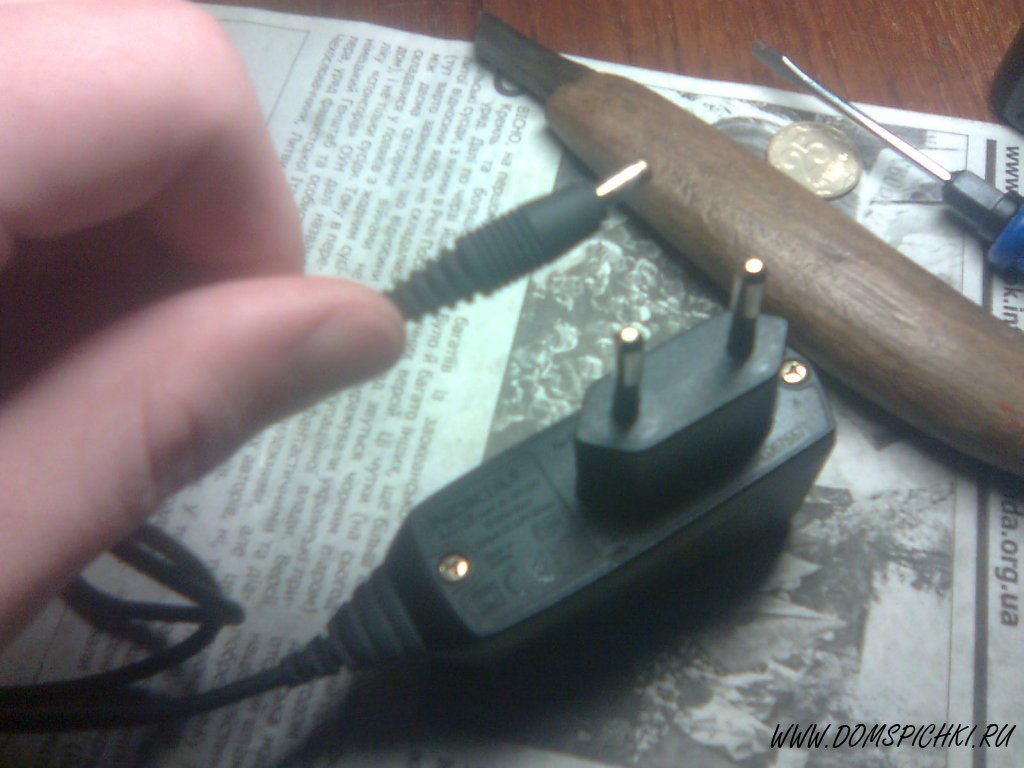

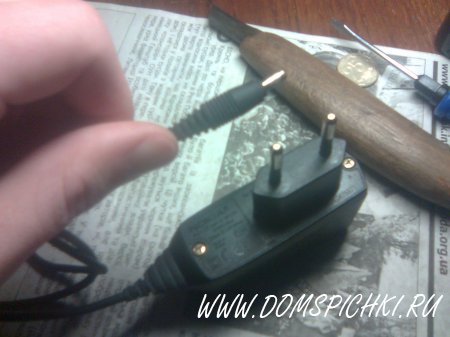

Зарядное устройство бралось от мобыльного (Nokia 2600, да и чесно говоря - от многих моделей Nokia зарядки подойдут, например от 1100):
Внизу подставки сделал углубление – дабы закрепить там и спрятать резисторы.

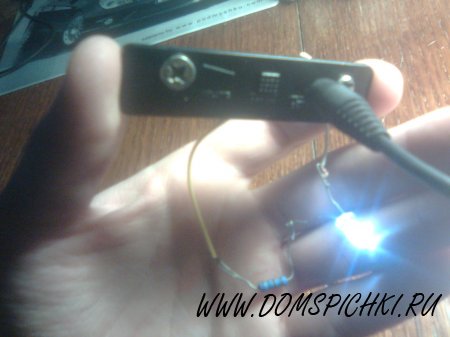

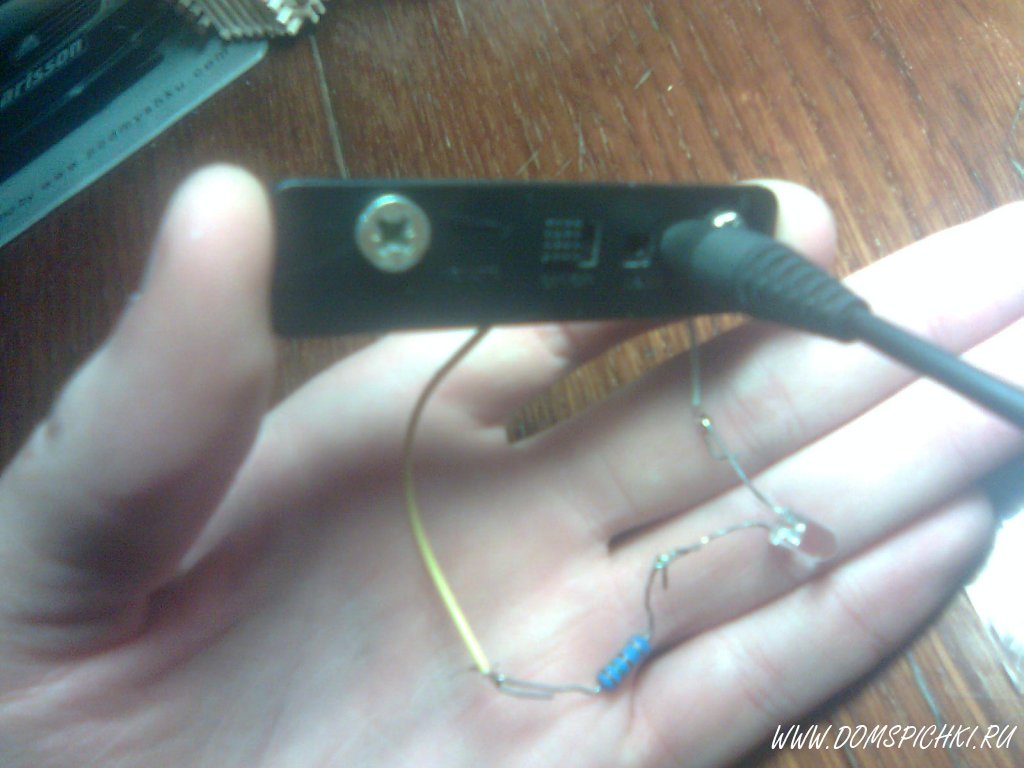

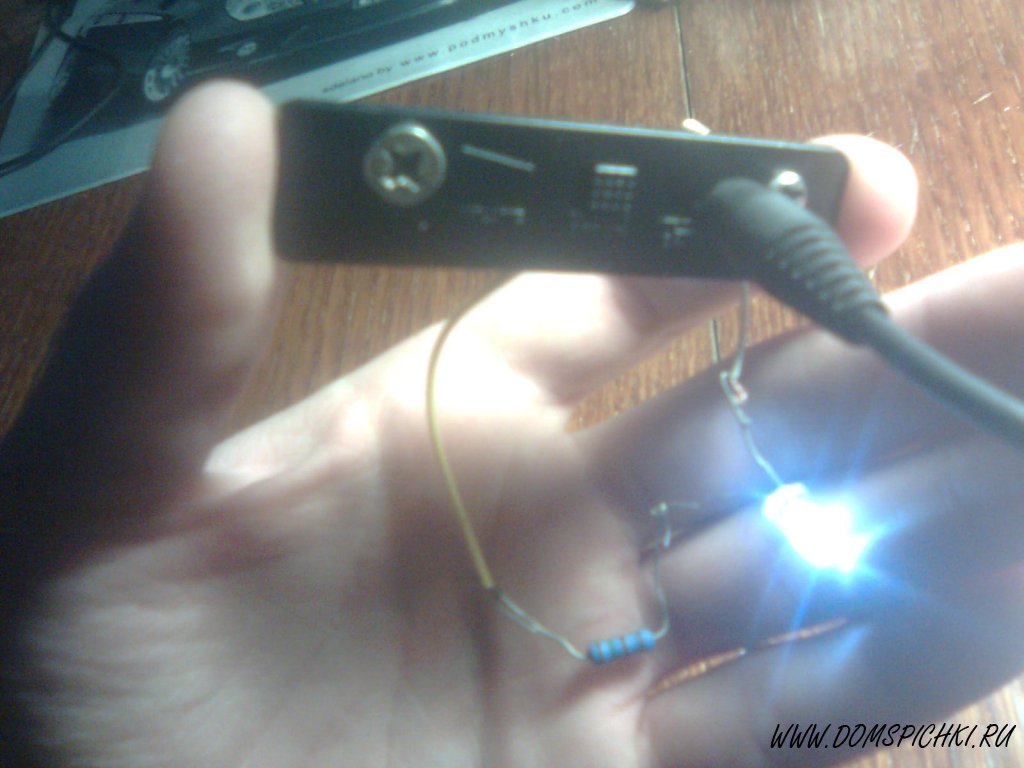

Тестируем(!!)

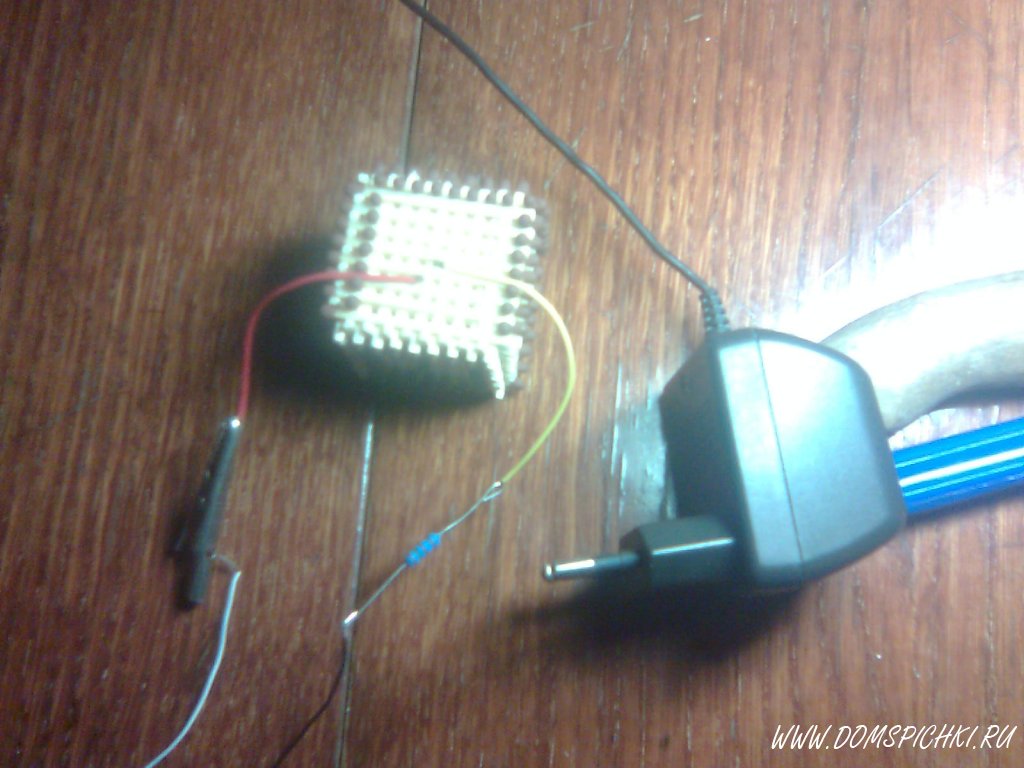

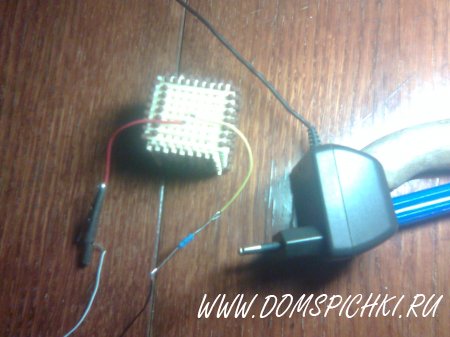

Тесты проводились на аналогичной зарядке (разве что корпус отличался):

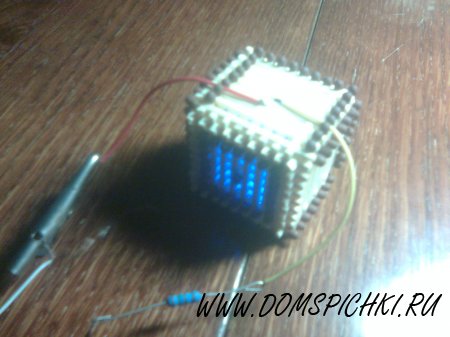

Светится? Тогда вставляем светодиод в куб!
Делается это таким образом:

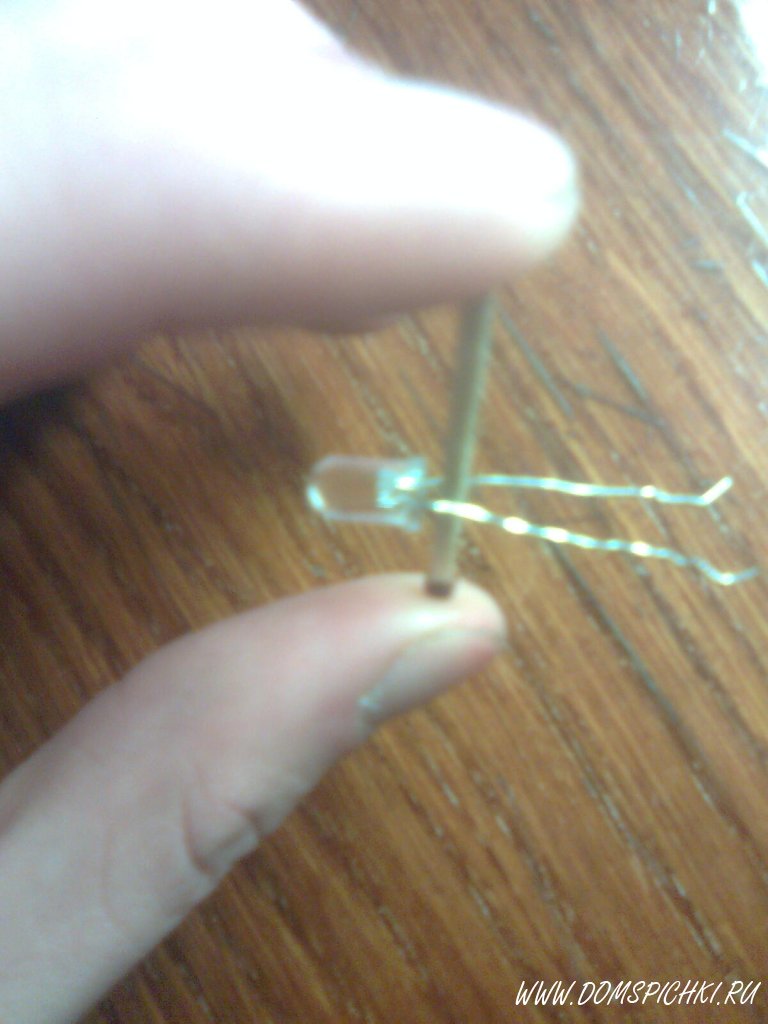

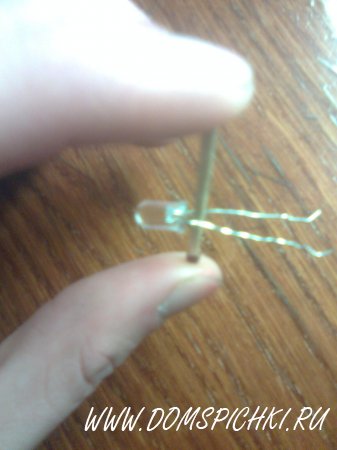

между ножек светодиода отлично влазет спичка (в притирку)
Значит, мы имеем возможность закрепить светодиод внутри куба

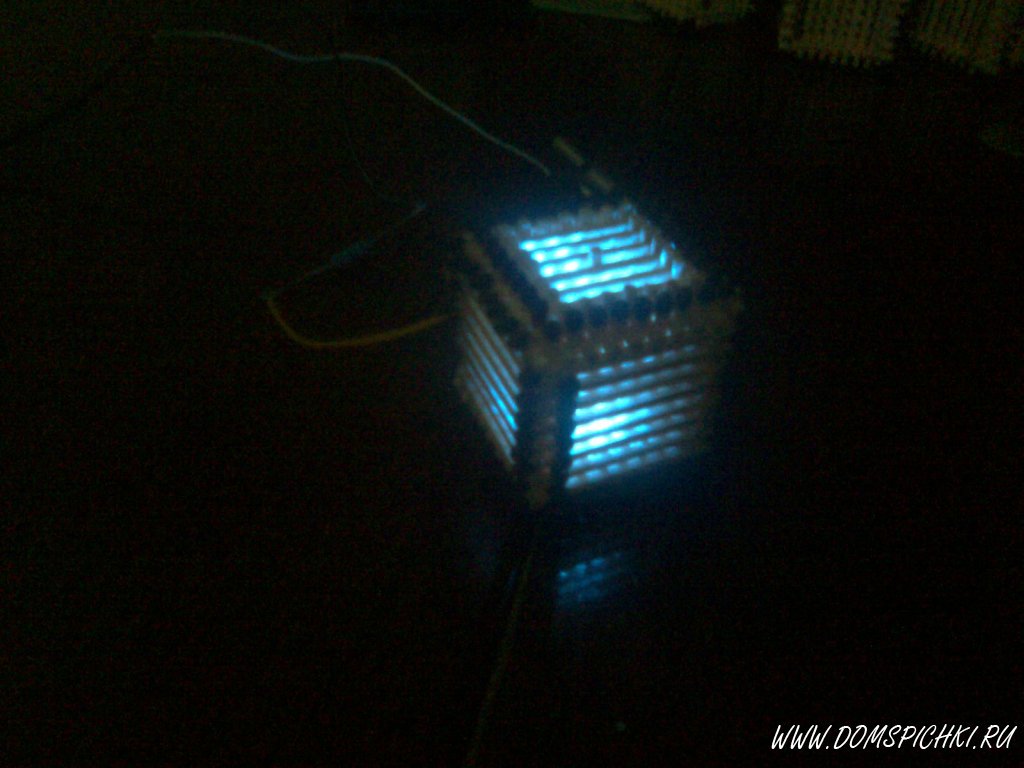

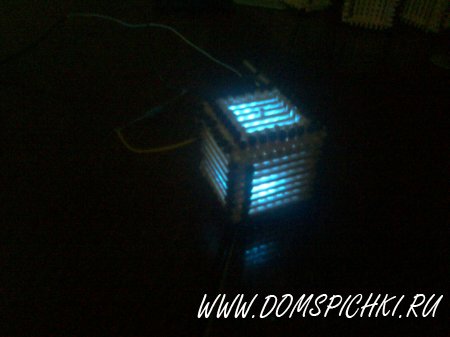

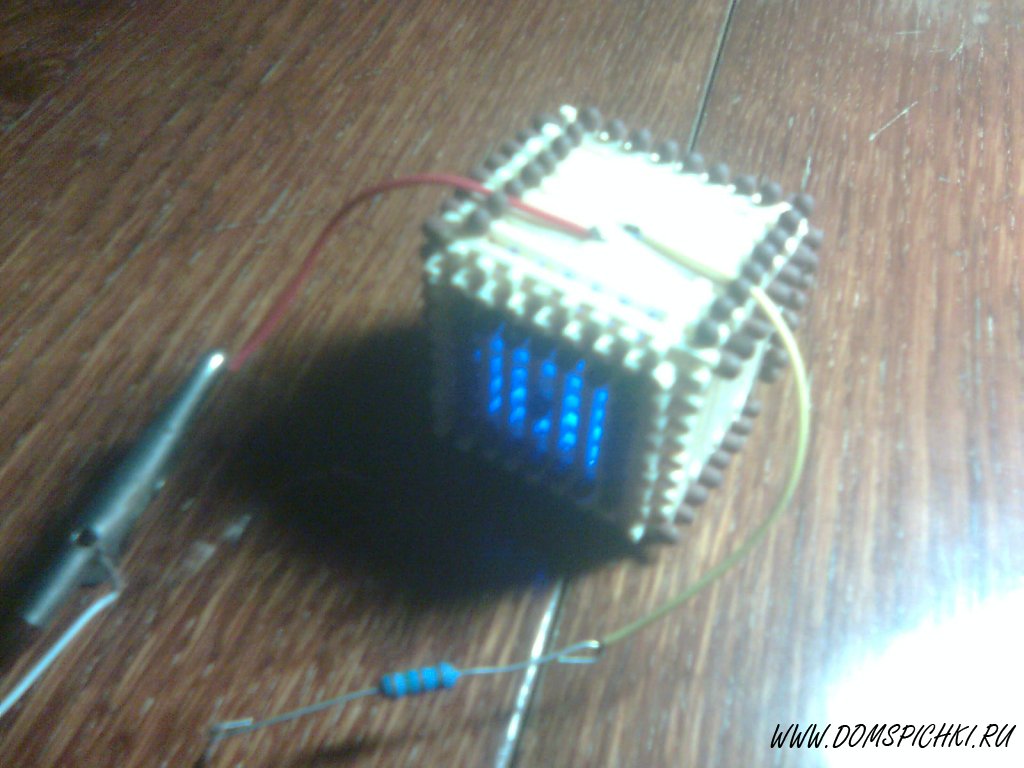

На следующих фото прошу обратить внимание на спичку в центре куба (она-то и держит наш светодиод таким же образом, как на предыдущем фото):
Провода выводим сбоку или снизу (кому как удобнее и красивее). Стараемся спрятать все провода (если это возможно).
Хух... Вроде все
Ах да...

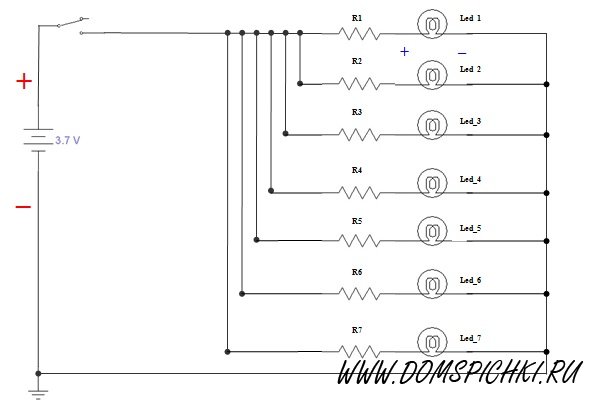

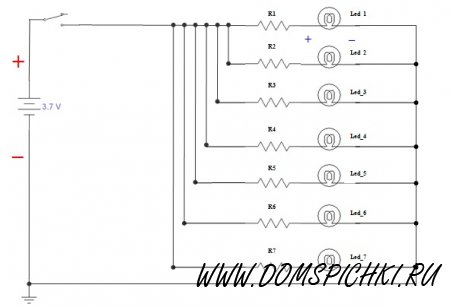

Схема (вроде правильно нарисовал):
R1=R2=R3=R4=R5=R6=R7=150 Oм, 1 Вт – резисторы.
Led_1…Led_7 – 1 Вт, 350 мА сверх яркие светодиоды.
источник тока – на 3.7 В (зарядное устройство для мобильного телефона).
Все делалось "на коленке"
P.S.: Вы используете эту статью в своих целях полностью на ваш страх и риск.
НИКАКОЙ ОТВЕТСТВЕННОСТИ Я НЕ НЕСУ, НИ В КАКИХ СЛУЧАЯХ(!!!)
Весь ущерб, который Вы можете понести – создан только по Вашей вине, т.к. Вы же могли испугаться (и не читать эту статью), но не сделали этого!
